Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.

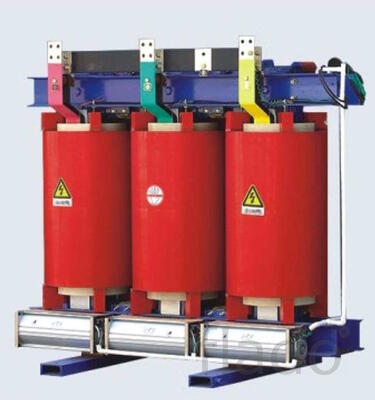

Характеристики трансформатора сухого типа с литой изоляцией 1600 квА.
Тип: ТСЛ (трехфазный, сухого типа, с литой изоляцией)
• Концепция конструкции: Стержневой
• Номинальная мощность, кВа: 1600
• Номинальное напряжение на стороне ВН, кВ: 6
• Номинальное напряжение на стороне НН, кВ: 0.4
• Материал обмотки: Алюминий
• Напряжение короткого замыкания Uкз%: 6
• Частота питающей сети, Гц: 50
• Степень защиты кожуха (корпус): IP00
• Переключение без возбуждения (ПБВ), %: ±2×2,5
• Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• Уровень шума дB (A): Менее 70
• Охлаждение: Естественное AN/AF
• Высота установки над уровнем моря, м: До 1000
• Потери холостого хода (120°C) ± 15%, Вт: 2450
• Потери короткого замыкания (120°C) ± 15%, Вт: 11730
• Габариты трансформатора, мм: 1460*1070*1246
• Колея колес (или опор), мм: 820*1010
• Вес трансформатора без кожуха, кг: 2955
• Климатическое исполнение: УХЛЗ

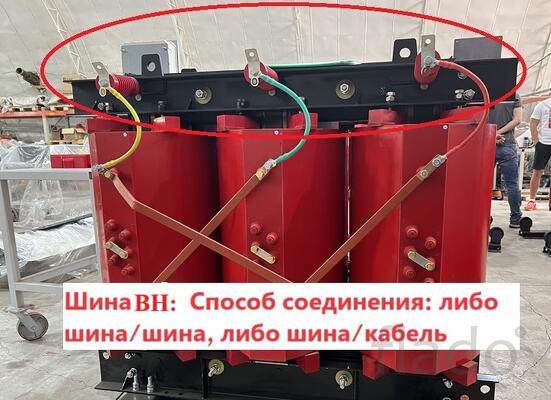

• Тип ввода ВН: Шина
Типовая комплектация трансформаторов ТСЛ 1600 6 04:
• Вентиляторы 4−6 шт
• Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа тепловой защиты
• Трансформатор
• Транспортные колёса — ролики
• Паспорт на трансформатор
• Сертификат сейсмостойкости (до 9 баллов)
• Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
• Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.

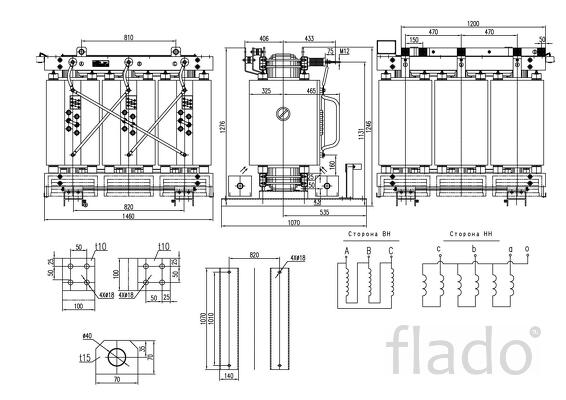

Чертеж сухого трансформатора ТСЛ 1600 ква с литой изоляцией прилагается
