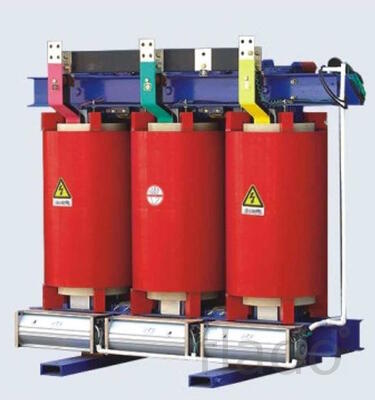

Характеристики трансформатора сухого типа с литой изоляцией 1000 ква:
Тип: ТСЛ (трехфазный, сухого типа, с литой изоляцией);
Концепция конструкции: Стержневой;
Номинальная мощность, кВа: 1000;
Номинальное напряжение на стороне ВН, кВ: 10;
Номинальное напряжение на стороне НН, кВ: 0.4;
Материал обмотки: Алюминий;
Напряжение короткого замыкания Uкз (%) ± 10%: 6;
Частота питающей сети, Гц: 50;
Степень защиты кожуха (корпус): IP00;
Класс нагревостойкости изоляции: F (155°C);
Переключение без возбуждения (ПБВ), %: ±2×2,5;
Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);
Уровень шума дB (A): Менее 70;
Охлаждение: Естественное;
Высота установки над уровнем моря, м: до 1000;
Потери холостого хода (120°C) ± 15%, Вт: 1770;
Потери короткого замыкания (120°C) ± 10%, Вт: 8130;
Габариты трансформатора, мм: 1350*1010*1101;
Колея колес (или опор), мм: 820*950;
Вес трансформатора без кожуха ± 10%, кг: 2090;
Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией;
Тип вывода ВН: Шина.
* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора ТСЛ 1000 ква с литой изоляцией:
Вентиляторы;
Трансформатор;
Транспортные колёса — ролики;
Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории); Сертификат сейсмостойкости (до 9 баллов);
Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4шт) выполняющий роль шкафа тепловой защиты (ШТЗиУВ);
Комплект эксплуатационной документации на блок температурного контроля;
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

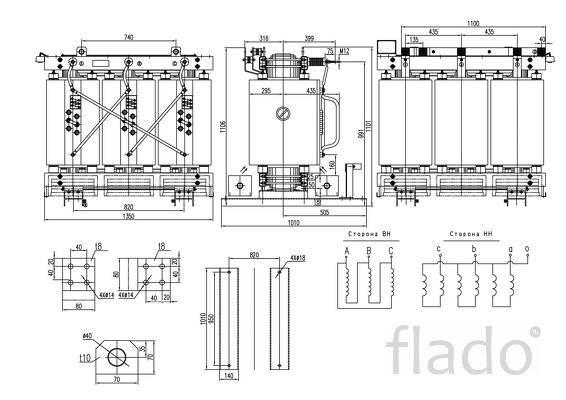

Чертеж сухого трансформатора ТСЛ 1000 ква с литой изоляцией прилагается. Купить сухой трансформатор 1000 ква с литой изоляцией у производителя Востокэнерготранс
