Характеристики трансформатора сухого типа с литой изоляцией ТСЗЛ/1600/6/0.4/D/Yн-11/IP31/AL
•Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией); •Концепция конструкции: Стержневой;
•Номинальная мощность, кВа: 1600;
•Номинальное напряжение на стороне ВН, кВ: 6;
•Номинальное напряжение на стороне НН, кВ: 0.4;
•Материал обмотки: Алюминий;
•Напряжение короткого замыкания Uкз (%) ± 10%: 6;
•Частота питающей сети, Гц: 50;
•Степень защиты кожуха (корпус): IP31;
•Класс нагревостойкости изоляции: F (155°C);
•Переключение без возбуждения (ПБВ), %: ±2×2,5;
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);
•Уровень шума дB (A): Менее 70;
•Охлаждение: Естественное С (AN/AF);
•Высота установки над уровнем моря, м: До 1000;
•Потери холостого хода (120°C) ± 15%, Вт: 2450;
•Потери короткого замыкания (120°C) ± 10%, Вт: 11730;
•Габариты трансформатора, мм: 1460*1070*1246;
•Колея колес (или опор), мм: 820*1010; •
Вес трансформатора без кожуха ± 10%, кг: 2955;
•Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией;
•Тип вывода ВН и НН: Шина, либо Кабель;
•Расположение выводов ВН: по согласованию с заказчиком;
•Расположение выводов НН: по согласованию с заказчиком;
•Материал выводов НН: алюминий, либо медь;

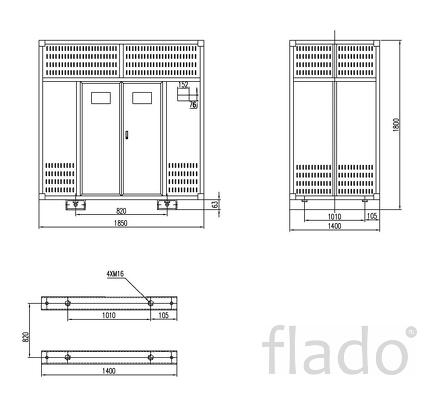

•Габариты кожуха: 1850*1400*1800 мм;
•Вес трансформатора с кожухом ± 10%, кг: 3155;
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация трансформатора сухого типа с литой изоляцией: •Трансформатор;
•Транспортные колёса — ролики;
•Паспорт на трансформатор (с заключением ОТК);
•Сертификат сейсмостойкости (до 9 баллов);
•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4шт) выполняющий роль шкафа теплового контроля; •Вентиляторы 4 шт.

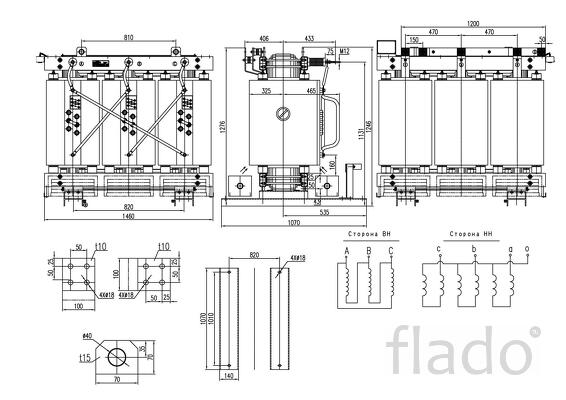

•Комплект эксплуатационной документации на блок температурного контроля Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 1600 ква дан в описании. Наличие товара уточняйте у менеджера. Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
