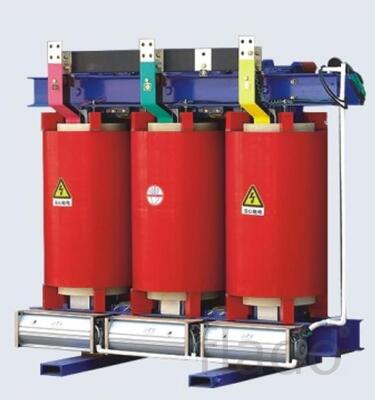

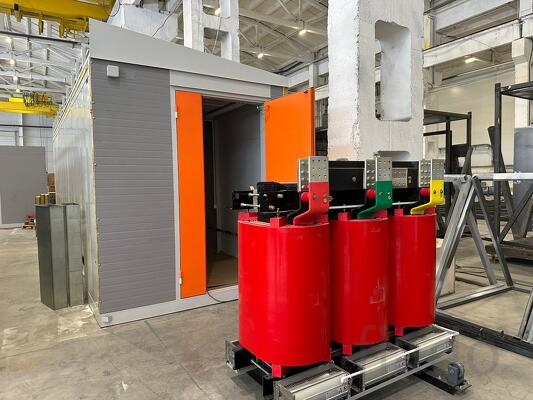

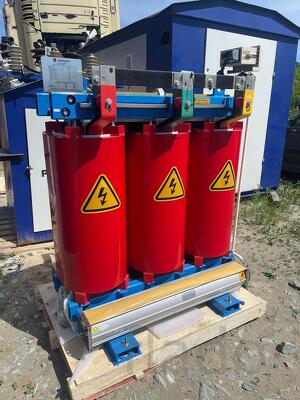

Характеристики трансформатора сухого типа 630 квА с литой изоляцией:
Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией)
Концепция конструкции: Стержневой
Номинальная мощность, кВа: 630
Номинальное напряжение на стороне ВН, кВ: 6
Номинальное напряжение на стороне НН, кВ: 0.4
Материал обмотки: Алюминий
Напряжение короткого замыкания Uкз (%) ± 10%: 6
Частота питающей сети, Гц: 50
Степень защиты кожуха (корпус): IP00
Класс нагревостойкости изоляции: F (155°C)
Класс стойкости к воздействиям окружающей среды Е2 (по ГОСТ 52719–2007)
Класс пожаробезопасности: F1
Переключение без возбуждения (ПБВ), %: ±2×2,5
Схема и группа соединения обмоток: DYн-11
Уровень шума дB (A): Менее 70
Охлаждение: Естественное
Высота установки над уровнем моря, м: до 1000
Потери холостого хода 120 °C ± 15%, Вт: 1300
Потери короткого замыкания 120 °C ± 10%, Вт: 5960
Габариты трансформатора, мм: 1240*970*1016
Колея колес (или опор), мм: 660*910
Вес трансформатора без кожуха ± 10%, кг: 1475
Климатическое исполнение: УЗ или УХЛ 3
Тип вывода ВН, НН: Шина
* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора 630 ква:
Вентиляторы
Трансформатор
Транспортные колёса — ролики
Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории)
Сертификат сейсмостойкости (до 9 баллов)
Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля
Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

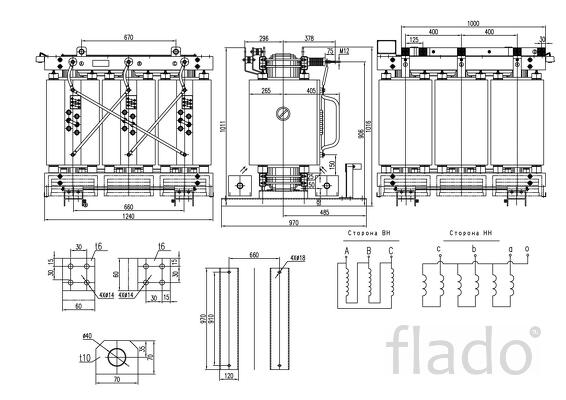

Чертеж сухого трансформатора ТСЛ 630 ква с литой изоляцией прилагается.
