Работа напрямую с производителем Востокэнерготранс вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.

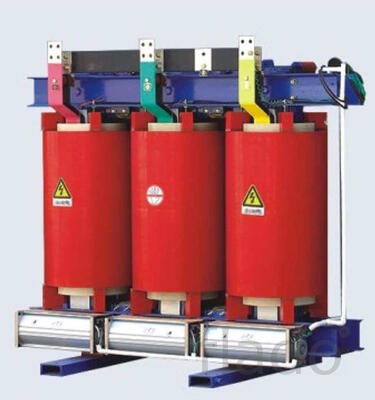

Характеристики трансформатора сухого типа с литой изоляцией 2500 квА:
• Производитель: Востокэнерготранс;
• Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией);
• Концепция конструкции: Стержневой;
• Номинальная мощность: 2500;
• Номинальное напряжение на стороне ВН, кВ: 10;
• Номинальное напряжение на стороне НН, кВ: 0.4;
• Материал обмотки: Алюминий;
• Напряжение короткого замыкания Uкз%: 6;
• Частота питающей сети, Гц: 50;
• Степень защиты кожуха (корпус): IP00;
• Переключение без возбуждения (ПБВ), %: ±2×2,5;
• Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);
• Уровень шума дB (A): Менее 70;
• Охлаждение: Естественное (AN/AF);
• Высота установки над уровнем моря, м: До 1000;
• Потери холостого хода (120°C) ± 15%вт, 3600;
• Потери короткого замыкания (120°C) ± 15%, Вт: 17170;
• Габариты трансформатора, мм: 1570*1130*1401;
• Колея колес (или опор), мм: 820*1070;
• Вес трансформатора без кожуха, кг: 4065;
• Климатическое исполнение: УХЛЗ — неотапливаемые помещения с возможной конденсацией;

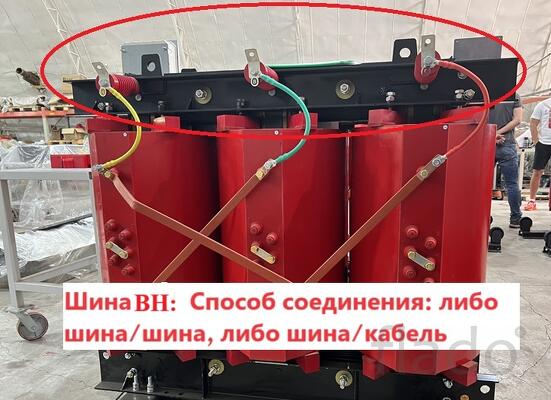

• Тип ввода ВН: Шина.
Типовая комплектация трансформатора сухого с литой изоляцией.
• Вентиляторы 6 шт;
• Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа тепловой защиты.
• Трансформатор;
• Транспортные колёса — ролики;
• Паспорт на трансформатор с отметкой ОТК;
• Сертификат сейсмостойкости (до 9 баллов);
• Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность».
• Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам.
• Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.

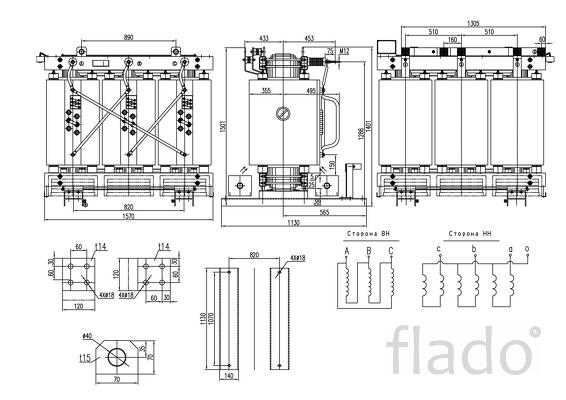

Чертеж сухого трансформатора ТСЛ 2500 ква с литой изоляцией прилагается.
