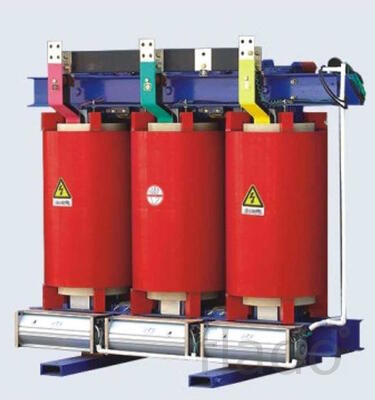

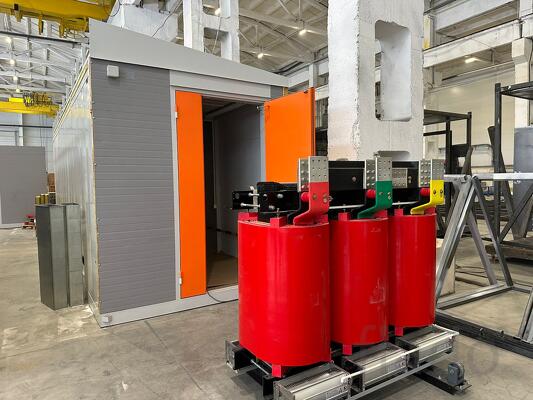

Характеристики сухого трансформатора ТСЛ 1000/6/0,4/IP00/Dy-h11/Al с литой изоляцией.
Производитель: Востокэнерготранс
Концепция конструкции: Стержневой
Тип: Силовой
Вид: Трехфазный
Тип по назначению: Понижающий
Материал обмотки: Алюминий
Охлаждение: Воздушное AN/AF
Степень защиты кожуха: IP00 без кожуха ГОСТ 14254–2015
Схема и группа соединения обмоток: Dy-h11
Номинальная мощность: 1000 кВА
Номинальное высшее напряжение (ВН): 6 кВ
Номинальное низшее напряжение (НН): 0.4 кВ
Напряжение короткого замыкания Uкз ± 10: 6%
Класс пожаробезопасности: F1 ГОСТ Р 54827−2011
Класс нагревостойкости изоляции: F (155°C) ГОСТ 12.1.044−91
Климатическое исполнение: У3 или УХЛ3 ГОСТ 15150–69
Класс стойкости к воздействиям окружающей среды: Е2 ГОСТ 52719–2007
Ток lхх, ±30%: 0.9%
Уровень шума: 54 дВ (А)
Частота питающей сети: 50 Гц
Переключение ответвлений (ПБВ): -+2×2,5=5%
Потери холостого хода (120°C) ± 15%: 1770 Вт
Потери короткого замыкания 120 °C ± 10%: 8130 Вт
Колея колес: 820*950 мм
Номинальный ток обмотки (ВН): 96 А
Номинальный ток обмотки (НН): 1443 А

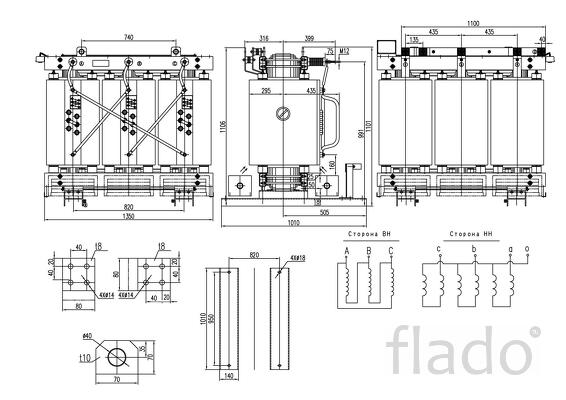

Габариты трансформатора: 1350*1010*1101 мм
вес тр-ра без кожуха: 2090 кг
Габариты кожуха: 1700*1350*1500 мм
вес тр-ра в кожухе: 2270 кг
Страна производитель: Россия
Типовая комплектация трансформатора ТСЛ 1000/6/0,4/IP00/Dy-h11/Al
Трансформатор ТСЛ 1000/6/0,4/IP00/Dy-h11/Al;
Транспортные колёса — ролики;
Вентиляторы 2−6 шт;
Русифицированный термоконтроллер BWDK и датчики температуры на катушки (3 шт). На заказ могут быть установлены 4 датчика (3 шт — на катушки + 1 шт. — на магнитопровод)
При температуре обмоток ± 100 °C температурный блок включает вентиляторы. При достижении температуры обмоток ± 130 °C блок цифрового контроля подает звуковой сигнал. А при достижении 150 °C блок цифрового контроля отключает трансформатор во избежание перегрева и его выхода из строя. В результате охлаждение трансформатора соответствует типу охлаждения AN/AF. Также имеется возможность ручной установки порогов температуры.
Паспорт на трансформатор (с заключением ОТК);
Руководство пользователя трансформатором;
Руководство пользователя термоконтроллера;
Гарантийные обязательства 60 месяцев с момента подключения.
При необходимости трансформаторы комплектуются виброопорами.
